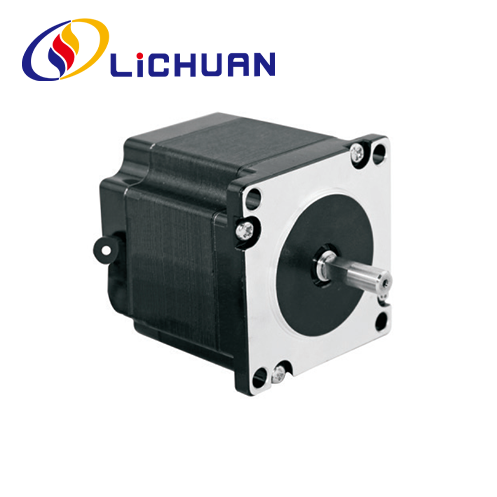

57 Σειρά 3 Phase Nema 23 Hybird Stepper Motor

Το LICHUAN® 57 Series 3 Phase Nema 23 Hybird Stepper Motor έχει χαρακτηριστική σχεδίαση και πρακτική απόδοση και ανταγωνιστική τιμή, για περισσότερες πληροφορίες σχετικά με τον Stepper Motor 57 Series 3 Phase Nema 23 Hybird, μη διστάσετε να επικοινωνήσετε μαζί μας.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η LICHUAN® σας καλωσορίζει θερμά στη χονδρική σειρά 57 της σειράς 3 φάσεων Hybird stepper κινητήρα σειράς Nema 23 από το εργοστάσιό μας. Τα προϊόντα μας διαθέτουν πιστοποίηση CE και επί του παρόντος διαθέτουν μεγάλο αριθμό εργοστασιακών αποθεμάτων. Το εργοστάσιο Lichuan έχει περισσότερα από 14 χρόνια εμπειρία παραγωγής. Υποστηρίζουμε την OEM&ODM, θα σας παρέχουμε καλή εξυπηρέτηση και εργοστασιακές μειωμένες τιμές. Καλωσορίζουμε περισσότερους διανομείς να συμμετάσχουν στο LICHUAN.

Βηματικός κινητήρας 3 φάσης Nema 23 hybird σειράς 57, χρήση πρώτων υλών υψηλής ποιότητας και χάλυβας μόνιμου μαγνήτη υψηλών προδιαγραφών από πυριτικό χάλυβα, με υψηλή ακρίβεια τοποθέτησης, ροπή εξόδου, γρήγορη απόκριση, χαμηλό θόρυβο, καλά δυναμικά χαρακτηριστικά, ποιότητα και αξιόπιστο. Μήκος κινητήρα 66mm ~ 150mm μεταξύ του εύρους ροπής: 0,45N.m ~ 2,0N.m, διάμετρος άξονα κινητήρα 6,35/8mm. Ο βηματικός κινητήρας 3 φάσης Nema 23 hybird σειράς 57 μπορεί να ταιριάζει με τον οδηγό 4 τύπων: RS485. Canopen. Ethercat. Προγράμματα οδήγησης ελέγχου παλμών. έχουν σχεδιαστεί για να ταιριάζουν με τα προγράμματα οδήγησης 2 φάσεων 3MC580 και mini driver της Lichuan, ελέγξτε το πρόγραμμα οδήγησης υβριδικού βηματικού κινητήρα στον κατάλογο εάν θέλετε να μάθετε περισσότερες πληροφορίες για τον οδηγό.

Παράμετροι Ηλεκτρικής Απόδοσης

Είδος	Spedfications
Βήμα Ακρίβεια γωνίας	±5% (Πλήρες βήμα)
Ακρίβεια αντίστασης	±10% (20℃)
Ακρίβεια επαγωγής	±20% (1KHZ)
Ανοδος θερμοκρασίας	80C μέγιστο (ονομαστική ρεύμα, ενεργοποίηση 2 φάσεων)
Θερμοκρασία περιβάλλοντος	-20℃~*50℃
Αντίσταση μόνωσης	100MQMin 500VDC
Διηλεκτρική δύναμη	500V AC 1 λεπτό
Επιτρεπόμενο ακτινικό φορτίο	0,02 χιλ. Μέγ. (450g φορτίο)
Επιτρεπόμενο φορτίο ώσης	0,08 χιλ. Μέγ. (450g φορτίο)
Ακτινικό μέγιστο φορτίο	75N (20 mm από επιφάνεια φλάντζας)
Μέγιστο φορτίο άξονα	15Ν

Σειρά	Βήμα Γωνία()	Μοτέρ Μήκος (mm)	Ροπή συγκράτησης (N.m)	Βαθμολογήθηκε Τρέχον(Α)	Φάση Αντίσταση (Q)	Φάση Επαγωγή (mH)	Στροφείο Αδράνεια (g.cm²)	Αντιστοιχισμένο πρόγραμμα οδήγησης	Lead Wre (αρ.)	Μοτέρ Βάρος (Kg)
LC57HS341	1.2	40.5	0.45	5.2	100	0.242	0.22	3MC580	3	0.5
LC57HS355	1.2	55	0.9	5.6	220	0.24	0.267	3MC580	3	0.75
LC57HS378	1.2	78	1.5	5.8	380	0.29	0.39	3MC580	3	1.1
LC57HS3103	1.2	103	2.0	5.8	530	0.376	0.5	3MC580	3	1.57

Τα παραπάνω είναι αντιπροσωπευτικά προϊόντα. Τα προϊόντα μπορούν να προσαρμοστούν!

Σχήμα και μέγεθος εγκατάστασης (μονάδα:mm)

Λειτουργία άξονα κινητήρα

Μοντέλο	Shatt Διάμετρος (mm)	Αξονας Επέκταση (mm)	Αξονας Μήκος (mm)
LC57HS341	Μέσο 6,35	D-cut 0,5 X 10	21
LC57HS355	φ8	D-cut 0,5X10	21
LC57HS378	φ8	Keyway 3x15	21
LC57HS3103	φ8	Keyway 3x15	21

Καμπύλες Χαρακτηριστικών Συχνότητας Ροπής

Διάγραμμα Motor Wirin

Διάγραμμα καλωδίωσης εφαρμογής

Ένα πλήρες σύστημα ελέγχου κινητήρα steppr θα πρέπει να περιλαμβάνει το προϊόν που φαίνεται παρακάτω

Μηχανή παραγωγής προϊόντων Lichuan Factory

Γλυπτική μηχανή
Εξοπλισμός επίστρωσης
Fiber laster Marking Machine
Βιδωτή Μηχανή
Δοκιμαστική μηχανή
Εκτυπωτής UV

Αυτόματο συγκολλητικό μηχάνημα
Μηχανή δοκιμής ροπής συγκράτησης
Βιδωτή μηχανή
Μηχανή παλμογράφου

Εφαρμογές Βιομηχανίας

Ρομποτικός βραχίονας
Μηχανή κοπής με λέιζερ
3D Εκτύπωση
Μηχανή CNC
Αυτόματη επιβεβαίωση
Μηχανή Χαρακτικής
