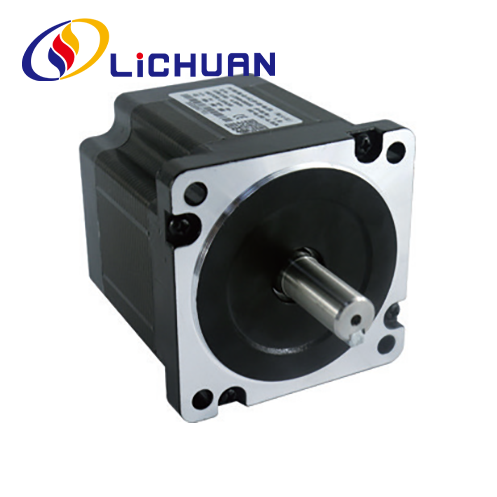

Βηματικός κινητήρας Hybird 86 Phase Nema 34

Χονδρική χαμηλή τιμή 86 Series 2 Phase Nema 34 Hybird Stepper Motor κατασκευασμένο στην Κίνα. Το LICHUAN® είναι κατασκευαστής και προμηθευτής 86 Series 2 Phase Nema 34 Hybird Stepper Motor στην Κίνα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η LICHUAN® σας καλωσορίζει θερμά στη χονδρική χονδρική σειρά 86 2 φάσεων Hybird stepper κινητήρα σειράς Nema 34 από το εργοστάσιό μας. Τα προϊόντα μας έχουν πιστοποίηση CE και επί του παρόντος διαθέτουν μεγάλο αριθμό εργοστασιακών αποθεμάτων. Το εργοστάσιο Lichuan έχει περισσότερα από 14 χρόνια εμπειρία παραγωγής. Υποστηρίζουμε την OEM&ODM, θα σας παρέχουμε καλή εξυπηρέτηση και εργοστασιακές μειωμένες τιμές. Καλωσορίζουμε περισσότερους διανομείς να συμμετάσχουν στο LICHUAN.

Βηματικός κινητήρας Hybird 2 φάσεων Nema 34 σειράς 86, χρήση πρώτων υλών υψηλής ποιότητας και χάλυβας μόνιμου μαγνήτη υψηλών προδιαγραφών από πυριτικό χάλυβα, με υψηλή ακρίβεια τοποθέτησης, ροπή εξόδου, γρήγορη απόκριση, χαμηλό θόρυβο, καλά δυναμικά χαρακτηριστικά, ποιότητα και αξιόπιστο. Μήκος κινητήρα 66mm ~ 150mm μεταξύ του εύρους ροπής: 0,6N.m ~ 3,0N.m, διάμετρος άξονα κινητήρα 9,5/12,7/14/15,8mm. Βηματικός κινητήρας Hybird σειράς 86 2 φάσεων Nema 34 μπορεί να ταιριάζει με προγράμματα οδήγησης 4 τύπων: RS485. Canopen. Ethercat. Προγράμματα οδήγησης ελέγχου παλμών. έχουν σχεδιαστεί για να ταιριάζουν με τα προγράμματα οδήγησης 2 φάσεων MC860 και mini driver της Lichuan, ελέγξτε το πρόγραμμα οδήγησης υβριδικού βηματικού κινητήρα στον κατάλογο εάν θέλετε να μάθετε περισσότερες πληροφορίες για τον οδηγό.

Παράμετροι Ηλεκτρικής Απόδοσης

Είδος	Προδιαγραφές
Βήμα Ακρίβεια γωνίας	±5% (Πλήρες βήμα)
Ακρίβεια αντίστασης	±10% (20℃)
Ακρίβεια επαγωγής	±20% (1KHZ)
Ανοδος θερμοκρασίας	80℃ μέγιστο (ονομαστικό ρεύμα, ενεργοποίηση 2 φάσεων)
Θερμοκρασία περιβάλλοντος	20℃~* 50℃
Αντίσταση μόνωσης	100MQMin 500VDC
Διηλεκτρική δύναμη	500V AC 1 λεπτό
Επιτρεπόμενο ακτινικό φορτίο	0,02 mm Μέγ. (450g φορτίο)
Επιτρεπόμενο φορτίο ώσης	0,08 mm Μέγ. (450g φορτίο)
Ακτινικό μέγιστο φορτίο	130N (20 χιλιοστά από επιφάνεια φλάντζας )
Μέγιστο φορτίο άξονα	30Ν

Σειρά	Βήμα Γωνία(")	Μοτέρ Μήκος (mm)	Κράτημα Ροπή (N.m)	Βαθμολογήθηκε Τρέχον(Α)	Φάση Αντίσταση (Q)	Φάση Επαγωγή (mH)	Στροφείο Αδράνεια (g.cm²)	Μοτέρ Βάρος (Kg)	Οδηγω Σύρμα (αρ.)
LC86HS66	1.8	66	3.3	3.0	0.6	1.6	1000	2.0	4
LC86HS80	1.8	80	4.5	5.0	0.7	3.0	1400	2.5	4
LC86HS98	1.8	98	6.9	5.0	0.98	4.1	2100	3.4	4
LC86HS114	1.8	114	8.5	6.0	0.49	3.58	2800	4.0	4
LC86HS128	1.8	128	10	6.0	1.3	5.8	3200	4.5	4
LC86HS150	1.8	150	12	6.0	1.4	9.2	4000	5.4	4

Τα παραπάνω είναι αντιπροσωπευτικά προϊόντα. Τα προϊόντα μπορούν να προσαρμοστούν!

Σχήμα και μέγεθος εγκατάστασης (μονάδα:mm)

Λειτουργία άξονα κινητήρα

Μοντέλο	Αξονας Διάμετρος (mm)	Αξονας Προέκταση (mm	Αξονας Μήκος (mm
LC86HS66	φ9.5	D-cut 1X25	32
LC86HS80	φ12,7 ή φ14	D-cut 1X25	32
LC86HS98	φ12,7 ή φ14	Κλειδί 5x5x25	32
LC86HS114	φ12,7 ή φ14	Keyway 5 x5x25	32
LC86HS128	φ12,7 ή φ14	Keyway 5x5x 25	32
LC86HS150	φ12,7 ή φ14 ή φ15,8	Keyway 5x5x 25	32

Καμπύλες Χαρακτηριστικών Συχνότητας Ροπής

Διάγραμμα Motor Wirin

Διάγραμμα καλωδίωσης εφαρμογής

Ένα πλήρες σύστημα ελέγχου κινητήρα steppr θα πρέπει να περιλαμβάνει το προϊόν που φαίνεται παρακάτω

Μηχανή παραγωγής προϊόντων Lichuan Factory

Γλυπτική μηχανή
Εξοπλισμός επίστρωσης
Fiber laster Marking Machine
Βιδωτή Μηχανή
Δοκιμαστική μηχανή
Εκτυπωτής UV

Αυτόματο συγκολλητικό μηχάνημα
Μηχανή δοκιμής ροπής συγκράτησης
Βιδωτή μηχανή
Μηχανή παλμογράφου

Εφαρμογές Βιομηχανίας

Ρομποτικός βραχίονας
Μηχανή κοπής με λέιζερ
3D Εκτύπωση
Μηχανή CNC
Αυτόματη επιβεβαίωση
Μηχανή Χαρακτικής
