Επιτύχετε μεγαλύτερη ακρίβεια με το πρόγραμμα οδήγησης βηματικού ελέγχου I/O 2 φάσεων

Εργοστασιακή Άμεση Ποιότητα Παροχής Επιτύχετε μεγαλύτερη ακρίβεια με το Stepper Driver Ελέγχου 2 Φάσεων I/O κατασκευασμένο στην Κίνα. Το LICHUAN® είναι κατασκευαστής και προμηθευτής στην Κίνα για την επίτευξη μεγαλύτερης ακρίβειας με 2 Phase I/O Control Stepper Driver.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το LICHUAN® είναι ένας επαγγελματίας Επίτευξη μεγαλύτερης ακρίβειας με κατασκευαστές και προμηθευτές 2 Phase I/O Control Stepper Driver στην Κίνα, μπορείτε να είστε σίγουροι για χονδρική και προσαρμοσμένη Επίτευξη μεγαλύτερης ακρίβειας με 2 Phase I/O Control Stepper Driver από το εργοστάσιό μας και θα προσφέρουμε έχετε την καλύτερη εξυπηρέτηση μετά την πώληση και έγκαιρη παράδοση.

Εισαγωγή Προϊόντος

Το πρόγραμμα οδήγησης 542P ρυθμίζει τη μέγιστη ταχύτητα μέσω ενός διακόπτη καντράν και, στη συνέχεια, προσαρμόζει την ταχύτητα μέσω ενός ποτενσιόμετρου για να λειτουργεί σε οποιαδήποτε ταχύτητα. Ο οδηγός μπορεί να ταιριάζει με βηματικό κινητήρα 2 φάσεων Nema23, χρησιμοποιείται κυρίως για την αντικατάσταση των συνηθισμένων κινητήρων ρύθμισης ταχύτητας, σε σύγκριση με την ταχύτητα ρυθμίζοντας κινητήρες, έχει πλεονεκτήματα όπως γρήγορη επιτάχυνση και επιβράδυνση, μικρό μέγεθος και ισχυρή ακαμψία.

Τεχνική παράμετρος

1. Ηλεκτρικοί δείκτες
● Εύρος τάσης εισόδου: DC: 20V~50V
● Μέγ. Ρεύμα εξόδου: 4,2A
● Εύρος αναλογικής τάσης εισόδου: 0~5V (είσοδος 0~10V προσαρμόσιμη)
● Αντοχή μόνωσης: 500M
2. Περιβαλλοντικοί δείκτες
● Θερμοκρασία αποθήκευσης: -20°C~80°C
● Θερμοκρασία λειτουργίας: 0°C~55°C
● Υγρασία λειτουργίας: 90% RH (χωρίς συμπύκνωση)
● Συχνότητα δόνησης: < 0,5G (4,9m/s2), 10Hz~60Hz (μη συνεχής λειτουργία)

Τεχνική παράμετρος

● Εύρος τάσης εισόδου: DC24V～110V/AC18V～80V
● Μέγιστο ρεύμα αιχμής: 7,2A
● Εύρος αναλογικής τάσης εισόδου: 0~5V (μπορεί να προσαρμοστεί ως είσοδος 0~10V)
● Αντοχή μόνωσης:500M
● Με υπερένταση, υπέρταση και άλλες λειτουργίες προστασίας.

Περιβαλλοντικές παράμετροι

● Θερμοκρασία αποθήκευσης: -20° ℃~80 ℃
● Θερμοκρασία λειτουργίας: 0° ℃~55 ℃
● Υγρασία λειτουργίας: 90% RH (χωρίς συμπύκνωση)
● Συχνότητα δόνησης: μικρότερη από 0,5G(4,9m/s2)10Hz~60Hz(ασυνεχής λειτουργία)
● Αποφύγετε τη σκόνη, τους λεκέδες από λάδι, τα διαβρωτικά αέρια, τα μέρη με υπερβολική υγρασία και πολύ ισχυρούς κραδασμούς και απαγορεύστε εύφλεκτο αέριο και αγώγιμη σκόνη

Περιγραφή λειτουργίας μονάδας δίσκου

Λειτουργία κίνησης	Οδηγίες
Εύρος ταχύτητας σύνθεση	Οι τέσσερις μικροδιακόπτες SW5~SW8 χρησιμοποιούνται για τη ρύθμιση του εύρους στροφών του ηλεκτροκινητήρα. Υπάρχουν συνολικά 16 σειρές ταχυτήτων. Όταν ο χρήστης ορίσει το ταχύτητα, η μονάδα δίσκου πρέπει να σταματήσει πρώτα. Για τη ρύθμιση του συγκεκριμένου εύρους στροφών, ακολουθήστε τις οδηγίες στον πίνακα κίνησης.
Ρύθμιση ρεύματος εξόδου	Μπορούν να ρυθμιστούν 8 ρεύματα εξόδου για το πρόγραμμα οδήγησης μέσω 3 διακοπτών κλήσης SW1~SW3. Ανατρέξτε στις οδηγίες του πίνακα προγραμμάτων οδήγησης για τις τρέχουσες ρυθμίσεις εξόδου.
Αυτόματη λειτουργία μισής ροής	Η αυτόματη λειτουργία μισού ρεύματος μπορεί να ρυθμιστεί για το πρόγραμμα οδήγησης μέσω του διακόπτη SW4. OFF σημαίνει ότι το ρεύμα ηρεμίας έχει ρυθμιστεί στο μισό ρεύμα λειτουργίας? ON σημαίνει ότι το ρεύμα ηρεμίας και το δυναμικό ρεύμα είναι το ίδιο. Το SW4 θα ρυθμιστεί ως OFF για γενική χρήση για τη μείωση της παραγωγής θερμότητας του κινητήρα και του οδηγού και για τη βελτίωση της αξιοπιστίας. Περίπου 0,3 δευτ. μετά τη διακοπή της παλμικής αμαξοστοιχίας, το ρεύμα θα είναι μειώνει αυτόματα 50% (πραγματική τιμή 55%) και θεωρητικά, η παραγωγή θερμότητας θα μειωθεί κατά 65%.
Διεπαφή σήματος	+5V και AGND είναι οι θετικοί και αρνητικοί ακροδέκτες της εξόδου ισχύος 5V. Το Al είναι ο ακροδέκτης εισόδου αναλογικής τάσης. Το DIR+ και το DIR- είναι τα θετικά και αρνητικά τερματικά του σήματος κατεύθυνσης: τα ENA+ και ENA- είναι τα θετικά και αρνητικά τερματικά του σήματος ενεργοποίησης.
Διεπαφή κινητήρα	Τα A+ και A- συνδέονται σε θετικούς και αρνητικούς ακροδέκτες της περιέλιξης φάσης Α του βηματικού κινητήρα. Οι B+ και B- συνδέονται σε θετικούς και αρνητικούς ακροδέκτες. Όταν ενεργοποιούνται οι περιελίξεις φάσης Α και Β, η κατεύθυνση του κινητήρα σε λειτουργία θα αντιστραφεί.
Υποδοχή τροφοδοσίας	Χρησιμοποιήστε τροφοδοτικό AC/DC, το εύρος τάσης είναι 24~110VDC ή 18~80VAC, οι ακροδέκτες δεν χωρίζονται σε θετικούς και αρνητικούς πόλους, η συνιστώμενη παροχή ρεύματος είναι DC 48V και η ισχύς είναι μεγαλύτερη από 250W.
Λυχνία ένδειξης	Υπάρχει 1 πράσινη ενδεικτική λυχνία και 1 κόκκινη ενδεικτική λυχνία στο πρόγραμμα οδήγησης. Η πράσινη είναι ενδεικτική λυχνία λειτουργίας, ανάβει όταν το πρόγραμμα οδήγησης είναι συνδεδεμένο στο τροφοδοτικό. το κόκκινο είναι η ενδεικτική λυχνία αστοχίας, ανάβει όταν παρουσιάζεται αστοχία υπερβολικής τάσης ή υπερβολικού ρεύματος. Η κόκκινη ένδειξη 8 σβήνει μετά την εξάλειψη της αστοχίας. Η βλάβη του προγράμματος οδήγησης μπορεί να εξαλειφθεί μόνο με επανασύνδεση στο τροφοδοτικό και επαναχρησιμοποίηση.
Εγκατάσταση Σημειώσεις	Διαστάσεις οδηγού: 150x97,5x52,6mm, βήμα τοποθέτησης οπών: 138,5mm. Μπορούν να επιλεγούν τόσο οριζόντιες όσο και κάθετες εγκαταστάσεις (προτείνεται η κάθετη εγκατάσταση). Ο οδηγός πρέπει να τοποθετηθεί κοντά σε μεταλλικό περίβλημα για απαγωγή θερμότητας.

Ρύθμιση παραμέτρων

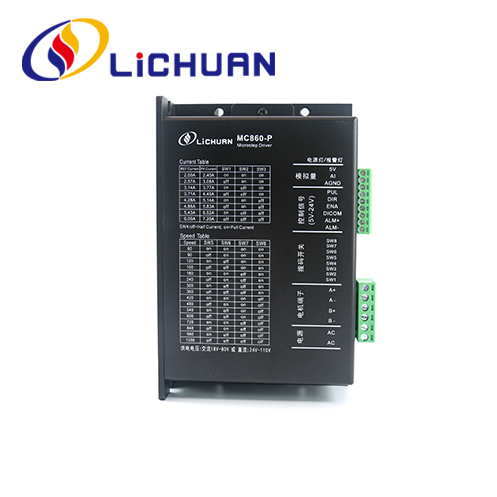

Το εύρος ταχύτητας, το δυναμικό και το μισό/πλήρες ρεύμα της μονάδας MC860P μπορούν να ρυθμιστούν ως εξής μέσω του διακόπτη DIP 8-bit:

Ρύθμιση ρεύματος εργασίας

Ρεύμα αιχμής εξόδου	Έξοδος μέσο ρεύμα	SW1	SW2	SW3
2.4Α	2.00 Α	επί	επί	επί
3,0Α	2,57Α	μακριά από	επί	επί
3,7Α	3.14Α	επί	μακριά από	επί
4.3Α	3,71Α	μακριά από	μακριά από	επί
5,0Α	4,28Α	επί	επί	μακριά από
5,6Α	4,86Α	μακριά από	επί	μακριά από
6.4Α	5,43Α	επί	μακριά από	μακριά από
7,0Α	6.00 Α	μακριά από	μακριά από	μακριά από

Μέγεθος εγκατάστασης (μονάδα: mm)

Ρύθμιση εύρους ταχύτητας

SPD 60	SW5 επί	SW6 επί	SW7 επί	SW8 επί
120	μακριά από	επί	επί	επί
180	επί	μακριά από	επί	επί
240	μακριά από	μακριά από	επί	επί
300	επί	επί	μακριά από	επί
360	μακριά από	επί	μακριά από	επί
420	επί	μακριά από	μακριά από	επί
600	μακριά από	μακριά από	μακριά από	επί
800	επί	επί	επί	μακριά από
900	μακριά από	επί	επί	μακριά από
1000	επί	μακριά από	επί	μακριά από
1100	μακριά από	μακριά από	επί	μακριά από
1200	επί	επί	μακριά από	μακριά από
1300	μακριά από	επί	μακριά από	μακριά από
1400	επί	μακριά από	μακριά από	μακριά από
1500
