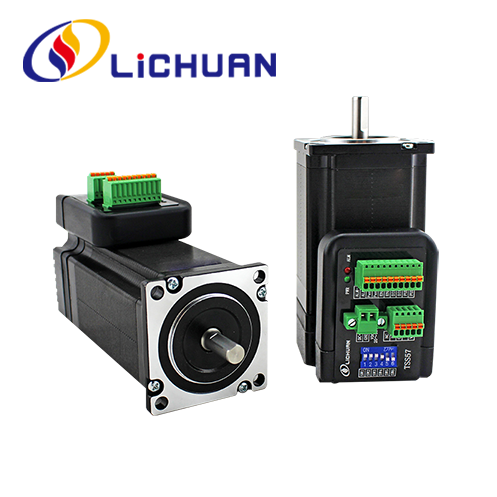

Ως επαγγελματική κατασκευή, η LICHUAN® θα ήθελε να σας παρέχει Ενσωματωμένο βηματικό κινητήρα κλειστού βρόχου Nema23. Και το LICHUAN® θα σας προσφέρει την καλύτερη εξυπηρέτηση μετά την πώληση και έγκαιρη παράδοση.
Βήμα/Στροφή | SW1 | SW2 | SW3 | SW4 |
Προκαθορισμένο | επί | επί | επί | επί |
800 | μακριά από | επί | επί | επί |
1600 | επί | μακριά από | επί | επί |
3200 | μακριά από | μακριά από | επί | επί |
6400 | επί | επί | μακριά από | επί |
12800 | μακριά από | επί | μακριά από | επί |
25600 | επί | μακριά από | μακριά από | επί |
51200 | μακριά από | μακριά από | μακριά από | επί |
1000 | επί | επί | επί | μακριά από |
2000 | μακριά από | επί | επί | μακριά από |
4000 | επί | μακριά από | επί | μακριά από |
5000 | μακριά από | μακριά από | επί | μακριά από |
8000 | επί | επί | μακριά από | μακριά από |
10000 | μακριά από | επί | μακριά από | μακριά από |
20000 | επί | μακριά από | μακριά από | μακριά από |
40000 | μακριά από | μακριά από | μακριά από | μακριά από |
ότι | TSS57/TSM57 | |||
Ελάχ | Τύπος | Μέγιστη | Μονάδα | |
Τάση εισόδου | 24 | 36 | 40 | VDC |
Οδηγήστε το ρεύμα | 1 |
|
8 | A |
Συχνότητα παλμών εισόδου | 1 |
|
200 χιλ | HZ |
Τάση σήματος εισόδου | 3.6 | 5 | 24 (σύνδεση αντίστασης) | VDC |
Συνεχές στο τρέχον | 4,5A20KHz PWM | |||
Προκαθορισμένο Ταχύτητα επικοινωνίας |
57,61 Kbps | |||
Λειτουργία προστασίας | 1. Υπέρ - τρέχουσα μέγιστη τιμή ενέργειας: 8A±10% 2. Υπερβολική τάση Τιμή ενέργειας 60V DC 3.Εκτός του ορίου συναγερμού σφάλματος |
Σειρά | Βήμα Γωνία () | Μοτέρ Μήκος (mm) |
Ροπή συγκράτησης (N.m) | Βαθμολογήθηκε Τρέχον(Α) |
Στροφείο Αδράνεια (g.cm²) |
Μοτέρ Βάρος (Kg) |
Κωδικοποιητής Ανάλυση (PPR) |
TSS57-36V-10 | 1.8 | 90 | 1.0 | 3.0 | 300 | 1.2 | 1000 |
TSS57-36V-20 | 1.8 | 110 | 2.0 | 3.5 | 500 | 1.6 | 1000 |
TSS57-36V-30 | 1.8 | 130 | 3.0 | 4.0 | 720 | 2.0 | 1000 |
TSM57-36V-10 | 1.8 | 90 | 1.0 | 3.0 | 300 | 1.2 | Κανένας |
TSM57-36V-20 | 1.8 | 110 | 2.0 | 3.5 | 500 | 1.6 | Κανένας |
TSM57-36V-30 | 1.8 | 130 | 3.0 | 4.0 | 720 | 2.0 | Κανένας |
Μοντέλο | Αξονας Διάμετρος (mm) |
Αξονας Επέκταση (mm) |
Αξονας Μήκος (mm) |
TSS57-36V-10 | φ8 | D-cut 0,5X15 | 21 |
TSS57-36V-20 | φ8 | D-cut 0,5X15 | 21 |
TSS57-36V-30 | φ8 | D-cut 0,5X15 | 21 |
TSM57-36V-10 | φ8 | D-cut 0,5X15 | 21 |
TSM57-36V-20 | φ8 | D-cut 0,5X15 | 21 |
TSM57-36V-30 | φ8 | D-cut 0,5X15 | 21 |
