Πώς ένας υβριδικός βηματικός κινητήρας επιτυγχάνει υψηλή ροπή και ακρίβεια

Έχετε βρεθεί ποτέ βαθιά σε ένα έργο, να χρειάζεστε ένα εξάρτημα που να προσφέρει τόσο ακατέργαστη ισχύ όσο και σχολαστική ακρίβεια και αναρωτηθήκατε τι το κάνει αυτό δυνατό; Ξέρω ότι έχω. Στον κόσμο του αυτοματισμού, της ρομποτικής και των μηχανημάτων ακριβείας, η αναζήτηση ενός συστήματος μετάδοσης κίνησης που δεν σας αναγκάζει να επιλέξετε μεταξύ ισχύος και ελέγχου είναι συνεχής. Εκεί είναι το μηχανικό θαύμα τουHybrid Stepper Motorμπαίνει στο παιχνίδι. Για εμάς στοΛΙΧΟΥΑΝ, αυτή δεν είναι απλώς μια κατηγορία προϊόντων. είναι ο πυρήνας της επίλυσης των πιο απαιτητικών προκλήσεων ελέγχου κίνησης των πελατών μας. Ο μοναδικός σχεδιασμός του αΥβριδικός βηματικός κινητήραςγεφυρώνει το χάσμα, προσφέροντας το καλύτερο και των δύο κόσμων από άλλους τύπους κινητήρων, και σήμερα, θέλω να τραβήξω την κουρτίνα για το πώς ακριβώς επιτυγχάνει αυτό το κατόρθωμα. Κατανοώντας την εσωτερική λειτουργία του και τις ακριβείς παραμέτρους που καθορίζουν την απόδοσή του, μπορείτε να πάρετε μια τεκμηριωμένη απόφαση για την επόμενη εφαρμογή σας.

Τι κάνει έναν υβριδικό βηματικό κινητήρα διαφορετικό από άλλους τύπους

Για να εκτιμήσουμε τις δυνατότητές του, πρέπει πρώτα να κατανοήσουμε την ταυτότητά του. Σε αντίθεση με τα αμιγώς μόνιμο μαγνήτη ή τα stepper μεταβλητής απροθυμίας, αΥβριδικός βηματικός κινητήραςείναι, όπως υποδηλώνει το όνομα, ένα υβρίδιο. Συνδυάζει έξυπνα τις αρχές και των δύο. Διαθέτει έναν μόνιμο μαγνήτη στον ρότορά του, αλλά αυτός ο ρότορας είναι επίσης οδοντωτός, όπως ένας κινητήρας μεταβλητής απροθυμίας. Αυτή η σύντηξη δημιουργεί ένα συνεργιστικό αποτέλεσμα. Ο μόνιμος μαγνήτης παρέχει σταθερή μαγνητική ροή, ενισχύοντας τη ροπή. Ταυτόχρονα, η οδοντωτή δομή επιτρέπει μια πολύ μικρότερη γωνία βήματος - συνήθως 1,8° ή 0,9° - επιτρέποντας στη μαγνητική ροή να πάρει μια προτιμώμενη διαδρομή μέσω των ευθυγραμμισμένων δοντιών. Αυτός ο συνδυασμός είναι ο θεμελιώδης λόγος αΥβριδικός βηματικός κινητήραςυπερέχει σε εφαρμογές που απαιτούν υψηλή ροπή σε χαμηλές ταχύτητες και λεπτή ανάλυση θέσης.

Πώς η εσωτερική σχεδίαση δημιουργεί ανώτερη ροπή

Το μυστικό για την υψηλή ροπή βρίσκεται στο μαγνητικό κύκλωμα και στο σχεδιασμό του διακένου αέρα. Ο στάτορας του αΥβριδικός βηματικός κινητήραςέχει πολλαπλούς οδοντωτούς πόλους που τυλίγονται με πηνία. Όταν αυτά τα πηνία ενεργοποιούνται σε μια συγκεκριμένη ακολουθία, δημιουργούν ηλεκτρομαγνητικούς πόλους. Ο ρότορας μόνιμου μαγνήτη, ήδη μαγνητισμένος, έλκεται ή απωθείται από αυτούς τους πόλους του στάτη. Επειδή τα δόντια του ρότορα είναι ελαφρώς μετατοπισμένα από τα δόντια του στάτορα, οι μαγνητικές δυνάμεις δημιουργούν μια ισχυρή εφαπτομενική έλξη—ροπή—για να τα ευθυγραμμίσουν. Όσο περισσότερα δόντια και όσο ισχυρότερη είναι η μαγνητική ροή (τόσο από τον μόνιμο μαγνήτη όσο και από τη διέγερση του πηνίου), τόσο μεγαλύτερη είναι η ροπή. ΣτοΛΙΧΟΥΑΝ, το βελτιστοποιούμε χρησιμοποιώντας υλικά μόνιμου μαγνήτη υψηλής ενέργειας και ελάσματα ακριβείας για να ελαχιστοποιήσουμε τις απώλειες ροής και να μεγιστοποιήσουμε την πυκνότητα ροπής. Αυτός είναι ο λόγος για τον οποίο οι κινητήρες μας μπορούν να προσφέρουν εξαιρετική συγκράτηση και δυναμική ροπή σε ένα συμπαγές μέγεθος πλαισίου.

Ποιες παράμετροι επηρεάζουν άμεσα την ακρίβεια και την απόδοση

Η ακρίβεια σε έναν βηματικό κινητήρα καθορίζεται σε μεγάλο βαθμό από την ακρίβεια γωνίας βήματος και από το πόσο σταθερά μπορεί να επιτύχει αυτά τα βήματα χωρίς να χάσει. Αυτό διέπεται από πολλές βασικές τεχνικές παραμέτρους. Η κατανόηση αυτών των προδιαγραφών είναι ζωτικής σημασίας για την επιλογή του σωστού κινητήρα για τις ανάγκες ακριβείας του συστήματός σας.

Βασικές παράμετροι απόδοσης ενός υβριδικού βηματικού κινητήρα

• Γωνία βήματος:Η γωνιακή μετατόπιση ανά παλμό εισόδου (π.χ. 1,8°, 0,9°). Μια μικρότερη γωνία επιτρέπει καλύτερη ανάλυση.

• Ροπή συγκράτησης:Η μέγιστη ροπή που μπορεί να ασκήσει ο κινητήρας όταν ενεργοποιείται σε κατάσταση ηρεμίας. Αυτό αντιστέκεται στις εξωτερικές δυνάμεις.

• Ροπή αναστολής:Η μικρή ροπή που υπάρχει όταν ο κινητήρας δεν λειτουργεί, λόγω του μόνιμου μαγνήτη και της έλξης του πυρήνα του σιδήρου.

• Ακρίβεια:Τυπικά ένα ποσοστό της γωνίας βήματος (π.χ. ±5%). Αυτό είναι μη σωρευτικό.

• Επαναληψιμότητα βημάτων:Πόσο ακριβώς ο κινητήρας επιστρέφει σε θέση εντολής, συχνά εξαιρετικά ψηλά.

• Αδράνεια ρότορα:Η αδράνεια του περιστρεφόμενου τμήματος, που επηρεάζει τη δυναμική της επιτάχυνσης και της επιβράδυνσης.

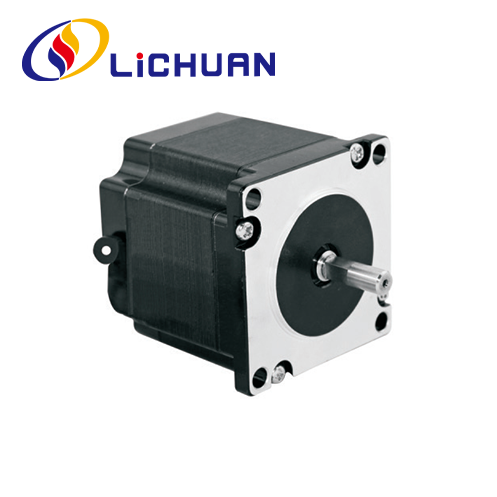

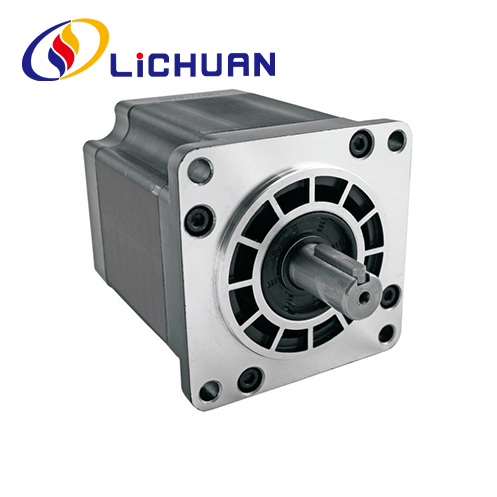

Ας δούμε πώς μεταφράζονται ορισμένες από αυτές τις παραμέτρους στον πραγματικό κόσμοΛΙΧΟΥΑΝμοντέλα. Ο παρακάτω πίνακας συγκρίνει δύο δημοφιλείς σειρές, τονίζοντας πώς οι επιλογές σχεδιασμού επηρεάζουν τα χαρακτηριστικά ροπής και ακρίβειας.

Πίνακας 1: Σύγκριση σειράς υβριδικού βηματικού κινητήρα ΛΙΧΟΥΑΝ

Πώς επιλέγετε τον κατάλληλο υβριδικό βηματικό κινητήρα για την εφαρμογή σας

Η επιλογή του σωστού κινητήρα είναι μια ισορροπία μεταξύ των μηχανικών σας απαιτήσεων και της καμπύλης απόδοσης του κινητήρα. Το πιο συνηθισμένο λάθος είναι η επιλογή με βάση το μέγεθος του πλαισίου ή η διατήρηση της ροπής μόνο. Πρέπει να λάβετε υπόψη την καμπύλη ταχύτητας-ροπής. ΕΝΑΥβριδικός βηματικός κινητήραςαποδίδει μέγιστη ροπή σε χαμηλές στροφές και η ροπή μειώνεται καθώς αυξάνεται η ταχύτητα λόγω του back-EMF και της αυτεπαγωγής περιέλιξης. ΣτοΛΙΧΟΥΑΝ, καθοδηγούμε τους πελάτες μας μέσα από μια απλή διαδικασία επιλογής:

1. Προσδιορίστε την αδράνεια φορτίου και την απαιτούμενη ταχύτητα λειτουργίας.

2. Υπολογίστε τη ροπή επιτάχυνσης και τη ροπή συνεχούς λειτουργίας που απαιτείται.

3. Εξετάστε την καμπύλη ταχύτητας-ροπής ενός υποψήφιου κινητήρα, διασφαλίζοντας ότι παρέχει τουλάχιστον 30-50% περισσότερη ροπή από την υπολογιζόμενη απαίτησή σας στο επιθυμητό εύρος στροφών.

4. Αντιστοιχίστε το ρεύμα και την τάση εξόδου του οδηγού με τις προδιαγραφές φάσης του κινητήρα για βέλτιστη απόδοση.

Πίνακας 2: Κρίσιμοι Παράγοντες Επιλογής για Βέλτιστη Απόδοση

Ποιες είναι οι πιο συχνές ερωτήσεις σχετικά με τους υβριδικούς βηματικούς κινητήρες (FAQ)

Στις καθημερινές μας συνομιλίες με μηχανικούς και σχεδιαστές, προκύπτουν επανειλημμένα ορισμένα ερωτήματα. Ακολουθούν τρεις λεπτομερείς Συχνές Ερωτήσεις για την αντιμετώπιση κοινών περιέργειας και ανησυχιών.

FAQ 1: Μπορεί ένας υβριδικός βηματικός κινητήρας να λειτουργεί σε υψηλές ταχύτητες όπως ένας σερβοκινητήρας;
Ενώ παραδοσιακά είναι γνωστό για την απόδοση χαμηλής έως μεσαίας ταχύτητας, μοντέρνοΥβριδικοί βηματικοί κινητήρες, ειδικά όταν συνδυάζεται με προηγμένα προγράμματα οδήγησης microstepping, μπορεί να επιτύχει εκπληκτικά υψηλές ταχύτητες. Το κλειδί είναι η χρήση ενός οδηγού με υψηλή τάση τροφοδοσίας για να ξεπεραστεί η αυτεπαγωγή του κινητήρα. Ωστόσο, για εφαρμογές που απαιτούν σταθερή υψηλή ταχύτητα με πλήρη ροπή, ένα σερβο σύστημα μπορεί να είναι ακόμα πιο αποτελεσματικό. Για πολλές εργασίες εντοπισμού θέσης από σημείο σε σημείο με υψηλές ανάγκες ροπής σε χαμηλότερες ταχύτητες, αΥβριδικός βηματικός κινητήραςπροσφέρει μια πιο οικονομική και απλούστερη λύση.

FAQ 2: Πώς μπορώ να αποτρέψω τα χαμένα βήματα και να εξασφαλίσω ακρίβεια;
Τα χαμένα βήματα συμβαίνουν όταν η ροπή φορτίου του κινητήρα υπερβαίνει τη διαθέσιμη ροπή κινητήρα σε μια δεδομένη ταχύτητα. Για να διασφαλίσετε ακρίβεια, διαστασιολογείτε πάντα τον κινητήρα σας με σημαντικό περιθώριο ασφαλείας (δείτε τον οδηγό επιλογής παραπάνω). Χρησιμοποιήστε ένα σύστημα stepper κλειστού βρόχου για κρίσιμες εφαρμογές—το δικό μαςΛΙΧΟΥΑΝΤα υβρίδια κλειστού βρόχου ενσωματώνουν έναν κωδικοποιητή για να ανιχνεύει και να διορθώνει άμεσα οποιαδήποτε απώλεια βήματος, παρέχοντας αξιοπιστία σαν σερβομηχανισμός χωρίς να θυσιάζεται η εγγενής απλότητα και η ροπή του stepper.

FAQ 3: Είναι απαραίτητο το microstepping για την επίτευξη μεγαλύτερης ακρίβειας;
Το Microstepping είναι μια τεχνική οδηγού που διαιρεί ηλεκτρονικά ένα πλήρες βήμα σε μικρότερες αυξήσεις (π.χ., 1/16, 1/32 του βήματος). Βελτιώνει δραματικά την ανάλυση, μειώνει τους κραδασμούς και επιτρέπει πιο ομαλή κίνηση, ειδικά σε χαμηλές ταχύτητες. Για απόλυτη ακρίβεια και ομαλότητα, συνδυασμός υψηλής ποιότηταςΥβριδικός βηματικός κινητήραςμε πρόγραμμα οδήγησης microstepping συνιστάται ιδιαίτερα. Σας επιτρέπει να αξιοποιήσετε τη θεμελιώδη ακρίβεια του κινητήρα και να επιτύχετε εξαιρετικά λεπτή και αθόρυβη λειτουργία.

Είστε έτοιμοι να ενσωματώσετε απαράμιλλη ροπή και ακρίβεια στο σχέδιό σας;

Το ταξίδι προς την κατανόηση τουΥβριδικός βηματικός κινητήραςαποκαλύπτει ένα στοιχείο κατασκευασμένο για απόδοση όπου μετράει. Ο υβριδικός σχεδιασμός του είναι απόδειξη κομψής μηχανικής, που λύνει τις διπλές απαιτήσεις ισχύος και ακρίβειας σε ένα ενιαίο, στιβαρό πακέτο. ΣτοΛΙΧΟΥΑΝ, δεν κατασκευάζουμε μόνο αυτούς τους κινητήρες. τα σχεδιάζουμε με βαθιά εστίαση στις παραμέτρους που έχουν μεγαλύτερη σημασία για την επιτυχία του έργου σας—από την ποιότητα του μαγνητικού υλικού έως την ανοχή κάθε δοντιού.

Εάν πλοηγείστε στην πολυπλοκότητα ενός νέου σχεδιασμού ή βελτιστοποιείτε ένα υπάρχον μηχάνημα που απαιτεί αξιοπιστία, αντοχή και ακριβή ακρίβεια, ας μιλήσουμε. Η ομάδα μας είναι έτοιμη να σας βοηθήσει να αναλύσετε τις απαιτήσεις σας και να τις ταιριάξετε με το τέλειοΥβριδικός βηματικός κινητήρας ΛΙΧΟΥΑΝδιάλυμα.Επικοινωνήστε μαζί μαςσήμεραγια να συζητήσετε τις συγκεκριμένες προκλήσεις ροπής και ακρίβειας. Είμαστε εδώ για να ενισχύσουμε την καινοτομία σας, ένα ακριβές βήμα κάθε φορά.
