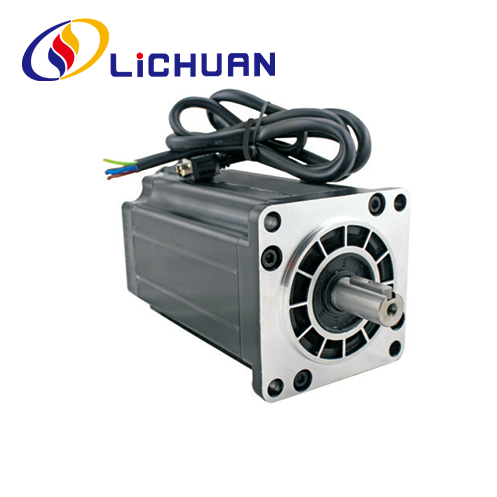

Βηματικός κινητήρας κλειστού βρόχου 110 Σειρά 3 φάσης Nema42
Η LICHUAN® είναι ένας επαγγελματίας κορυφαίος κατασκευαστής China 110 Series 3 Phase Nema42 Closed Loop Stepper Motor με υψηλή ποιότητα και λογική τιμή. Καλώς ήρθατε να επικοινωνήσετε μαζί μας.
Αποστολή Ερώτησης
περιγραφή προϊόντος
Βηματικός κινητήρας κλειστού βρόχου 110 Σειρά 3 Φάσης Nema42 προσφέρεται από τον κινεζικό κατασκευαστή LICHUAN®. Αγοράστε Βηματικός κινητήρας κλειστού βρόχου 110 Σειρά 3 Φάσης Nema42 που είναι υψηλής ποιότητας απευθείας με χαμηλή τιμή.
Βηματικός κινητήρας 3 φάσεων Nema42 κλειστού βρόχου σειράς 110, η χρήση πρώτων υλών υψηλής ποιότητας και χάλυβας πυριτίου μόνιμου μαγνήτη υψηλών προδιαγραφών, με κωδικοποιητή υψηλής ακρίβειας 1000 γραμμών, ξεπερνούν πλήρως τα προβλήματα βηματισμού του βηματικού κινητήρα ανοιχτού βρόχου, ενώ βελτιώνουν σημαντικά η απόδοση του κινητήρα υψηλής ταχύτητας, Για να διευκολυνθεί η παραδοσιακή αναβάθμιση του προγράμματος οδήγησης βήμα προς βήμα, μείωση κόστους σε σύγκριση με τον σερβοκινητήρα για μείωση περισσότερο από 50%. Μήκος κινητήρα 161mm ~ 219mm, το εύρος ροπής: 12N.m ~ 20N.m, διάμετρος άξονα κινητήρα 19mm. Βηματικός κινητήρας 3 φάσεων Nema42 σειράς 110 μπορεί να ταιριάζει με πρόγραμμα οδήγησης 3 τύπων: RS485. Πρόγραμμα οδήγησης Canopen.Pulse control.
Ηλεκτρικές Παράμετροι απόδοσης
| Είδος | Προδιαγραφές |
| Βήμα Γωνία Ακρίβεια | ±5% (Πλήρες βήμα) |
| Ακρίβεια αντίστασης | ±10% (20℃) |
| Ακρίβεια επαγωγής | ±20% (1KHZ) |
| Ανοδος θερμοκρασίας | 80°℃ μέγιστο (ονομαστικό ρεύμα, ενεργοποίηση 2 φάσεων) |
| Θερμοκρασία περιβάλλοντος | -20℃~* 50℃ |
| Αντίσταση μόνωσης | 100MQMin 500VDC |
| Διηλεκτρική δύναμη | 500V AC 1 λεπτό |
| Επιτρεπόμενο ακτινικό φορτίο | 0,02 mm Μέγ. (450 gload) |
| Επιτρεπόμενο φορτίο ώσης | 0,08 mm Μέγ. (450 gload) |
| Ακτινικό μέγιστο φορτίο | 220N (20 mm από επιφάνεια φλάντζας) |
| Μέγιστο φορτίο άξονα | 60Ν |
| Σέρλες | Βήμα Γωνία(") |
Μήκος (mm) | Ροπή συγκράτησης (N.m) | Φάση Τρέχουσα (A) |
Περιστροφικός Αδράνεια (g.cm²) |
Φάση Αντίσταση (Q) |
Φάση Επαγωγή (mH) |
Ταίρι οδηγός |
Οδηγω σύρμα (αρ.) |
Βάρος (kg) |
| LC110H3151 | 1.2 | 161 | 12 | 6.0 | 9720 | 1.89 | 8.34 | LCDA2260E | 3 | 6.6 |
| LC110H3185 | 1.2 | 185 | 16 | 6.4 | 13560 | 1.89 | 8.73 | LCDA2260E | 3 | 9.0 |
| LC110H3219 | 1.2 | 219 | 20 | 6.9 | 17400 | 1.859 | 7.26 | LCDA2260E | 3 | 11.1 |
Τα παραπάνω είναι αντιπροσωπευτικά προϊόντα. Τα προϊόντα μπορούν να προσαρμοστούν!
Σχήμα και μέγεθος εγκατάστασης (μονάδα:mm)
Λειτουργία άξονα κινητήρα
| Μοντέλο | Αξονας Διάμετρος (mm) |
Αξονας Επέκταση (mm) |
Shaftt Μήκος (mm) |
| LC110H3151 | φ19 | Keyway 6x 30 | 40 |
| LC110H3185 | φ19 | Keyway 6x 30 | 40 |
| LC110H3219 | φ19 | Keyway 6x 30 | 40 |
Διάγραμμα καλωδίωσης κινητήρα
Χρώματα συρμάτων κινητήρα
Ορισμοί του κωδικοποιητή Χρώματα μολύβδου
| 1 | κίτρινος | EB+ |
| 2 | πράσινος | EB- |
| 3 | μαύρος | EA+ |
| 4 | μπλε | ΕΑ- |
| 5 | το κόκκινο | +5 VCC |
| 6 | άσπρο | EGND |
Σημειώσεις
1. Οι φάσεις πρέπει να συνδέονται σωστά κατά τη σύνδεση του κινητήρα και του οδηγού.
2. Προφανής παραγωγή θερμότητας του κινητήρα μπορεί να συμβεί κάτω από
διαφορετικές συνθήκες οδήγησης. Επιφανειακή θερμοκρασία του
Ο κινητήρας επιτρέπεται να υπερβαίνει τους 85°C κατά τη λειτουργία.
3. Ο κινητήρας πρέπει να είναι τοποθετημένος από την εγκατάσταση
μπροστινό κάλυμμα κινητήρα, θα πρέπει να δοθεί προσοχή στο σφάλμα
αντιστοίχιση και την ομοκεντρικότητα μεταξύ του άξονα του κινητήρα
και το φορτίο θα ελέγχεται αυστηρά. Ο βηματικός κινητήρας βρόχου μπορεί να ταιριάζει με προγράμματα οδήγησης 3 τύπων: RS485. Πρόγραμμα οδήγησης Canopen.Pulse control.
Διάγραμμα καλωδίωσης εφαρμογής
Ένα πλήρες σύστημα ελέγχου κινητήρα steppr θα πρέπει να περιλαμβάνει το προϊόν που φαίνεται παρακάτω
Συσκευασία προϊόντων
Μηχανή παραγωγής προϊόντων Lichuan Factory
-
Γλυπτική μηχανή -
Εξοπλισμός επίστρωσης -
Fiber laster Marking Machine -
Βιδωτή Μηχανή -
Δοκιμαστική μηχανή -
Εκτυπωτής UV
-
Αυτόματο συγκολλητικό μηχάνημα -
Μηχανή δοκιμής ροπής συγκράτησης -
Βιδωτή μηχανή -
Μηχανή παλμογράφου
Εφαρμογές Βιομηχανίας
-
Ρομποτικός βραχίονας -
Μηχανή κοπής με λέιζερ
-
3D Εκτύπωση -
Μηχανή CNC -
Αυτόματη επιβεβαίωση -
Μηχανή Χαρακτικής
