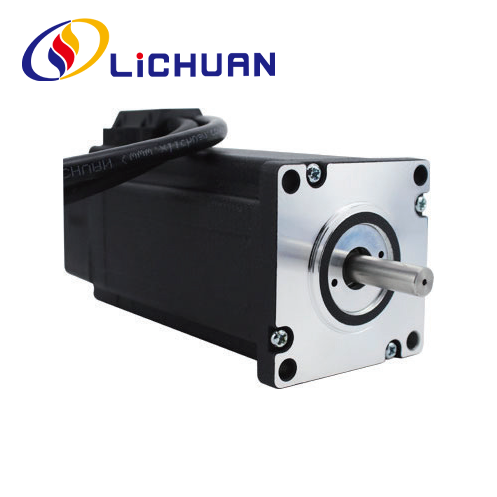

Βηματικός κινητήρας κλειστού βρόχου 60 Σειρά 2 φάσης Nema 24

Χαμηλής τιμής Ποιότητα 60 Σειρά 2 Φάση Nema 24 Βηματικός κινητήρας κλειστού βρόχου Διαθέσιμο. Το LICHUAN® είναι κατασκευαστής και προμηθευτής 60 Series 2 Phase Nema 24 Closed Loop Stepper Motor στην Κίνα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η LICHUAN® σας καλωσορίζει θερμά στη χονδρική πώληση 60 Series 2 Phase Nema 24 Closed Loop Stepper Motor από το εργοστάσιό μας. Τα προϊόντα μας έχουν πιστοποίηση CE και επί του παρόντος διαθέτουν μεγάλο αριθμό εργοστασιακών αποθεμάτων. Το εργοστάσιο Lichuan έχει περισσότερα από 14 χρόνια εμπειρία παραγωγής. Υποστηρίζουμε την OEM&ODM, θα σας παρέχουμε καλή εξυπηρέτηση και εργοστασιακές μειωμένες τιμές. Καλωσορίζουμε περισσότερους διανομείς να συμμετάσχουν στο LICHUAN.

Βηματικός κινητήρας κλειστού βρόχου σειράς 60 Nema24, η χρήση πρώτων υλών υψηλής ποιότητας και χάλυβας πυριτίου μόνιμου μαγνήτη υψηλών προδιαγραφών, με κωδικοποιητή υψηλής ακρίβειας 1000 γραμμών, ξεπερνούν πλήρως τα προβλήματα βηματισμού του βηματικού κινητήρα ανοιχτού βρόχου, ενώ βελτιώνουν σημαντικά η απόδοση του κινητήρα υψηλής ταχύτητας, Για να διευκολυνθεί η παραδοσιακή αναβάθμιση του προγράμματος οδήγησης βήμα προς βήμα, μείωση κόστους σε σύγκριση με τον σερβοκινητήρα για μείωση περισσότερο από 50%. Μήκος κινητήρα 90mm ~ 152mm, το εύρος ροπής: 2N.m ~ 5.5N.m, διάμετρος άξονα κινητήρα 8mm ή 10mm. Βηματικός κινητήρας 2 φάσεων Nema24 σειράς 60 μπορεί να ταιριάζει με τον οδηγό 4 τύπων: RS485. Canopen. Ethercat. Προγράμματα οδήγησης ελέγχου παλμών.

Ηλεκτρικές Παράμετροι απόδοσης

Είδος	Spedfications
Βήμα Γωνία Ακρίβεια	±5% (Πλήρες βήμα)
Ακρίβεια αντίστασης	±10% (20℃)
Ακρίβεια επαγωγής	±20% (1KHZ)
Ανοδος θερμοκρασίας	80C μέγιστο (ονομαστική ρεύμα, ενεργοποίηση 2 φάσεων)
Θερμοκρασία περιβάλλοντος	-20℃~*50℃
Αντίσταση μόνωσης	100MQMin 500VDC
Διηλεκτρική δύναμη	500V AC 1 λεπτό
Επιτρεπόμενο ακτινικό φορτίο	0,02 mm Μέγ. (450 gload)
Επιτρεπόμενο φορτίο ώσης	0,08 mm Μέγ. (450 gload)
Ακτινικό μέγιστο φορτίο	75N (20 mm από επιφάνεια φλάντζας)
Μέγιστο φορτίο άξονα	15Ν

Τεχνικά δεδομένα
Σειρά	Βήμα Γωνία(')	Μήκος (mm)	Ροπή διατήρησης (N.m)	Φάση Τρέχον(Α)	Περιστροφικός Αδράνεια (g.cm²)	Βάρος (kg)	Κωδικοποιητής Ανάλυση (PPR)
LC60H265	1.8	90	2.0	4.0	560	1.0	1000
LC60H278	1.8	104	2.3	4.0	570	1.1	1000
LC60H286	1.8	108	2.8	4.5	620	1.45	1000
LC60H2102	1.8	126	4.5	5.0	1000	1.87	1000
LC60H2112	1.8	137	4.8	5.8	1200	2.1	1000
LC60H2127	1.8	152	5.5	5.8	1370	2.45	1000

Τα παραπάνω είναι αντιπροσωπευτικά προϊόντα. Τα προϊόντα μπορούν να προσαρμοστούν!

Σχήμα και μέγεθος εγκατάστασης (μονάδα:mm)

Σημείωση: Διατίθενται κινητήρες σειράς 60 με οπές 50x50mm. Παρακαλώ Επιβεβαιώστε με πωλητή για λειτουργία κινητήρα!!

Λειτουργία άξονα κινητήρα

Μοντέλο	Αξονας Διάμετρος (mm)	Αξονας Επέκταση (mm)	Αξονας Μήκος (mm)
LC60H265	φ8 orφ10	D-cut 0,5x15	25
LC60H278	φ8 orφ10	D-cut 0,5x15	25
LC60H286	φ8 orφ10	D-cut 0,5x15	25 ή 31
LC60H2102	φ8 orφ10	D-cut 0,5x15	25 ή 31
LC60H2112	φ8 orφ10	D-cut 0,5 x 15	25
LC60H2127	φ8 orφ10	Keyway 3x16	35

Διάγραμμα καλωδίωσης κινητήρα

Χρώματα συρμάτων κινητήρα

Ορισμοί του κωδικοποιητή Χρώματα μολύβδου

1	κίτρινος	EB+
2	πράσινος	EB-
3	μαύρος	EA+
4	μπλε	ΕΑ-
5	το κόκκινο	+5 VCC
6	άσπρο	EGND

Σημειώσεις

1. Οι φάσεις πρέπει να συνδέονται σωστά κατά τη σύνδεση του κινητήρα και του οδηγού.
2. Η προφανής παραγωγή θερμότητας του κινητήρα μπορεί να συμβεί υπό διαφορετικές συνθήκες οδήγησης. Η θερμοκρασία επιφάνειας του κινητήρα επιτρέπεται να υπερβαίνει τους 85 ℃ κατά τη λειτουργία.
3. Ο κινητήρας πρέπει να είναι τοποθετημένος από την εγκατάσταση μπροστινό κάλυμμα κινητήρα, θα πρέπει να δοθεί προσοχή στο σφάλμα αντιστοίχιση και την ομοκεντρικότητα μεταξύ του άξονα του κινητήρα και το φορτίο θα ελέγχεται αυστηρά.

Διάγραμμα καλωδίωσης εφαρμογής

Ένα πλήρες σύστημα ελέγχου κινητήρα steppr θα πρέπει να περιλαμβάνει το προϊόν που φαίνεται παρακάτω

Συσκευασία προϊόντος

Μηχανή παραγωγής προϊόντων Lichuan Factory

Γλυπτική μηχανή
Εξοπλισμός επίστρωσης
Fiber laster Marking Machine
Βιδωτή Μηχανή
Δοκιμαστική μηχανή
Εκτυπωτής UV

Αυτόματο συγκολλητικό μηχάνημα
Μηχανή δοκιμής ροπής συγκράτησης
Βιδωτή μηχανή
Μηχανή παλμογράφου

Εφαρμογές Βιομηχανίας

Ρομποτικός βραχίονας
Μηχανή κοπής με λέιζερ
3D Εκτύπωση
Μηχανή CNC
Αυτόματη επιβεβαίωση
Μηχανή Χαρακτικής
